＜日立・白くまくん・Xシリー ズの分解難易度が高い理由＞

（１）分解と組み立ての順番が複雑
  白くまくん・Xシリーズは、パーツの数が多く複雑な構造の部分もあります。その為、分解場所によっては、順番をよく考えて作業しないと、何度もやり直しという事態になるこ とがあります。

（２）多くのリード線
  白くまくん・Xシリーズは、高機能タイプである為に、リード線の数が多くなります。多くのリード線は、外すことになるので、分解・組み立ての時間が多くかかるだけでなく、 取り付けミスも発生しやすくなります。また、リード線を通す位置を間違えると、コネクターの取り付けができなくなるので、組み立てに多くの時間がかかるこ とがあります。

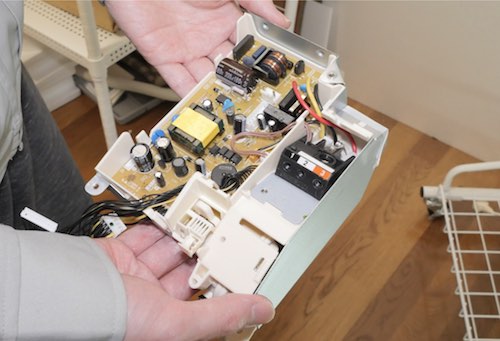

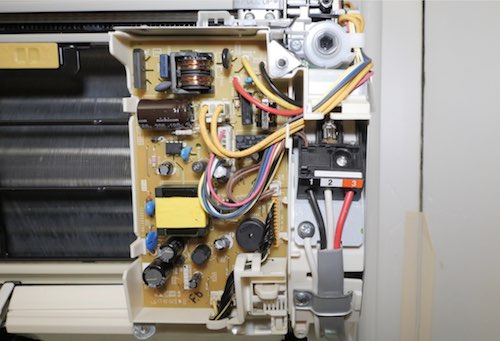

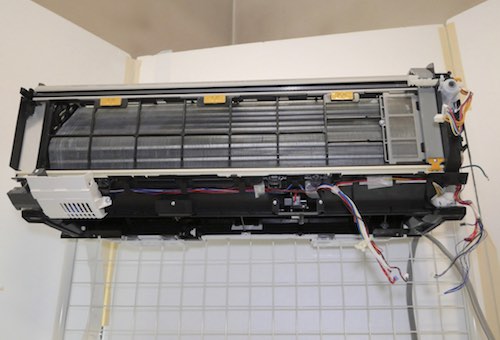

（３）2つの電装ボックス
  白くまくん・Xシリーズの電装ボックスは、正面側に2つあります。電装ボックスが正面側にあるので、電装ボックスを外して洗浄する必要があります。電装ボックスが右側にあ る場合は、外さなくても養生をすれば洗浄可能ですが、正面側にある場合には、養生をしても水が入りやすい為です。

（４）電装ボックスを外さないとお掃除ユニットを外せない
　白くまくん・Xシリーズの電装部は、お掃除ユニットの前にある為、電装ボックスの取り外しが必須となります。電装ボックスの取り外しでは、多くの方が苦 手としているFケーブルの取り外しと配管スペースからの電源コードの取り出し作業があるので難易度が高くなっています。

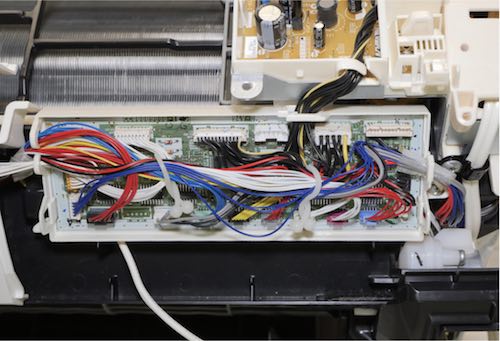

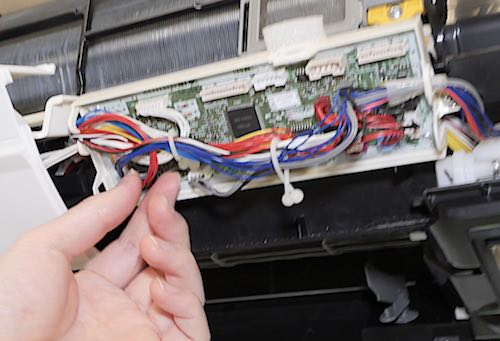

（５）基板の分解
  白くまくん・Xシリーズのコネクターは、小さいタイプが多くあります。通常は手で外すことになりますが、非常に外しにくくなります。更に、小さいコネクターは、外しにくい 為に、破損やリード線の断線のリスクも高くなります。

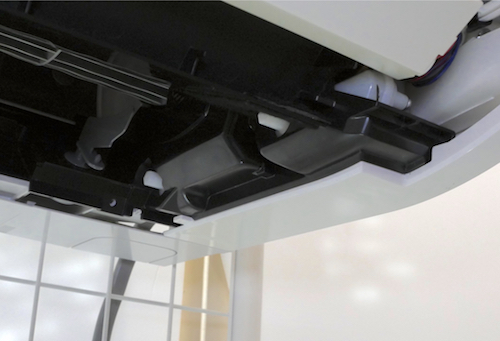

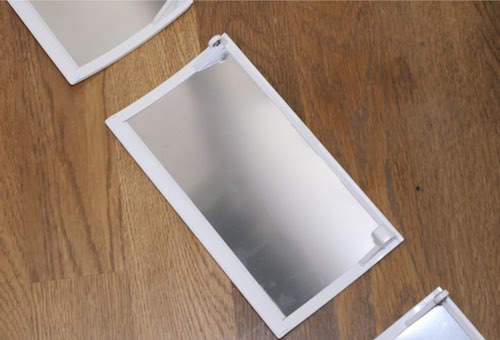

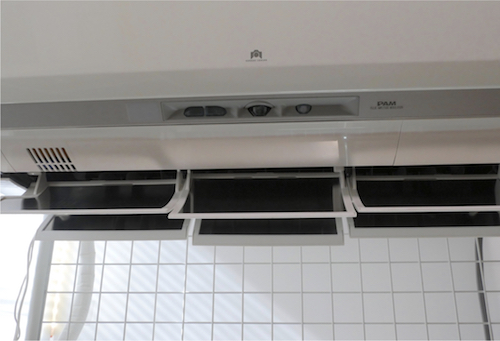

（６）6つの上下風向板
  白くまくん・Xシリーズの上下風向板は、6枚付いています。この上下風向板は、よくある上下風向板の外し方と異なるので、取り外しと取り付けに時間がかかります。

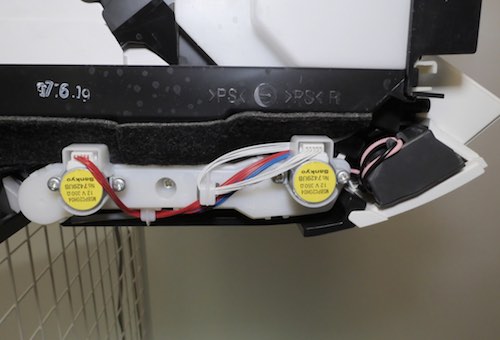

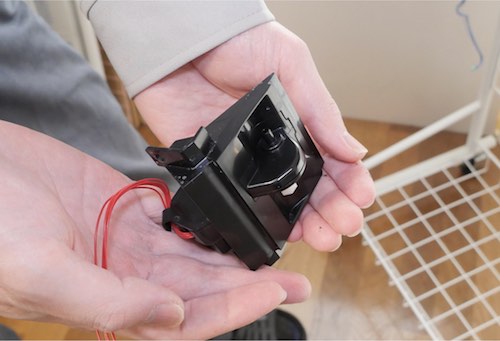

（７）多くのモーターがある
  日立・白くまくん・Xシリーズのドレンパンには、6つのモーターが付いています。ドレンパンを外しモーターを外す場合は、トラブルのリスクは低くなりますが、ドレンパンを 外さない場合にはリスクが高くなります。ドレンパンの左右の側面に付いているモーターは外すことが可能ですが、背面側のモーターは外せません。その為、養 生が必要になります。この部分の養生は、忘れがちなので注意して下さい。

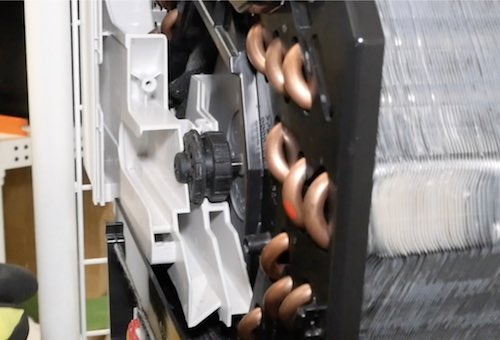

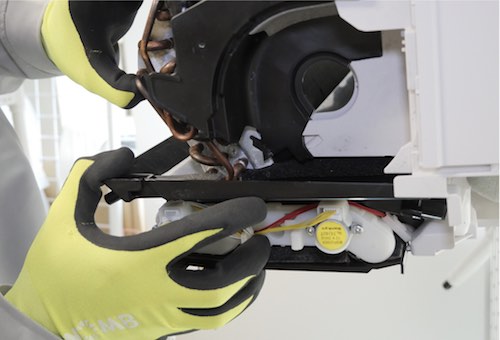

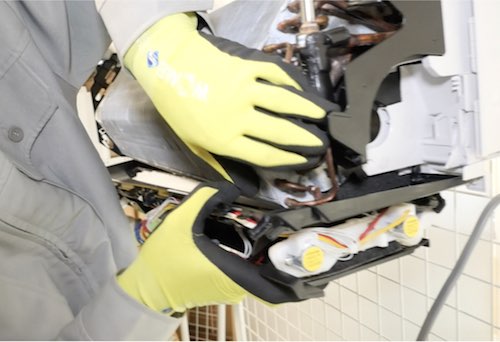

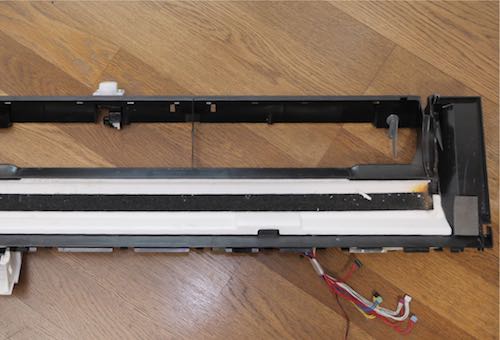

（８）ドレンパン
  日立・白くまくん・Xシリーズのドレンパンの取り外しと取り付けは、超難易度が高くなります。原因は、アルミフィンの一部がドレンパンを支えている為です。ここを外せれ ば、ドレンパンを外せますが、通常の方法では外すことができないことがあります。外せても多くの時間がかかります。

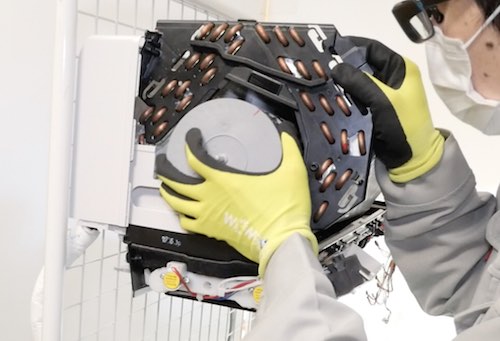

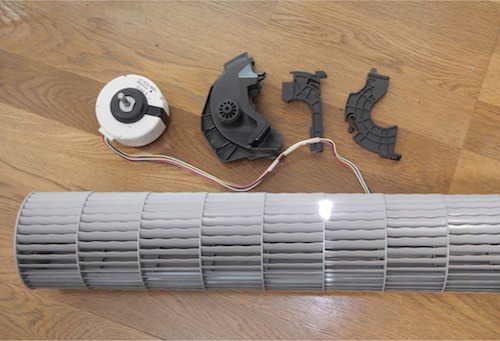

（９）送風ファン
  送風ファンの取り外しは、難易度は高くありません。しかし、取り付けで苦戦します。送風ファン左のカバーの取り付け難易度が高い為です。原因は、カバーの取り付けの際に、 軸受けが動いてしまう為です。その為、多くの時間を消費してしまう可能性があります。

DVDから手に入る知識 と技術

（１）2つの分解パターン
　日立・白くまくん・Xシリーズの分解と組み立て方法では、送風ファンなどを外さない「標準的な分解パターン」と、送風ファンまで外す「上級者向け分解パ ターン」を公開しています。その為、お掃除機能付きエアコン洗浄の初心者からベテランまで活用できるDVD教材となっています。

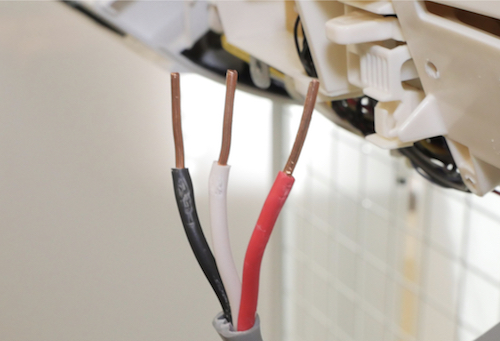

（２）Fケーブルを外す分解パターンと外さない分解パターン

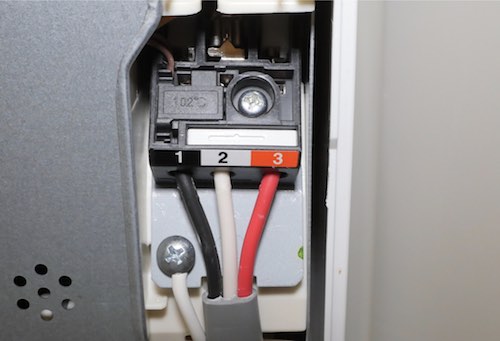

　電装ボックスが正面側にあるエアコンの場合、電装ボックスを外さないとお掃除ユニットを外せないことが多くなります。電装ボックスを外す場合の最大の難 関は、端子台のFケーブル（VVFケーブル・VA線・内外接続電線）の取り外しと取り付けです。白くまくん・Xシリーズの電装ボックスの一つは、端子台と 一体となっているので、Fケーブルを外す必要があります。しかし、Fケーブルの取り外しと取り付けを苦手としている方が多いので、Fケーブルを外す分解パ ターンと外さない分解パターンの2つの分解パターンを解説しています。

（３）難易度が高いドレンパンの2つの外し方
　エアコンの洗浄では、送風ファン・ドレンパンを外さないケースが多くありますが、近年、顧客がドレンパンを外すことを要望することが多くなりつつありま す。原因は、インターネットです。送風ファン・ドレンパンを外している会社は、それらを外して洗浄していることに焦点を当ててPRしている為です。なの で、送風ファン・ドレンパンの取り外し技術をマスターしておくことをお勧めします。

　日立・白くまくん・Xシリーズのドレンパンは、アルミフィンの一部がドレンパンを支えている為、通常の分解手順では外せないことがあります。Xシリーズ のドレンパンの取り外しでは、2つの重要なポイントがある為です。DVDでは、Xシリーズのドレンパンの構造と、難易度が高いドレンパンを外す為の作業手 順と取り外しと取り付けの重要ポイントを解説しています。

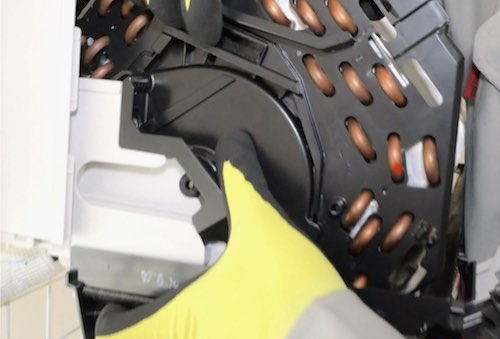

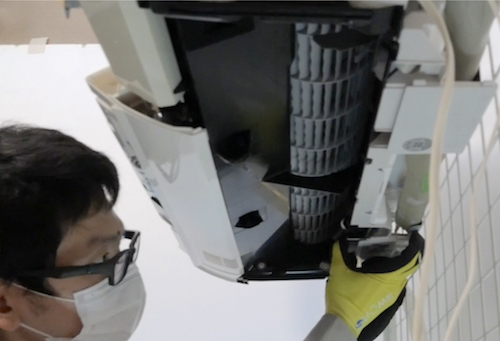

（４）難易度が高い送風ファンの取り付け方法
　白くまくん・Xシリーズの送風ファンの取り外しは難易度が低いのですが、取り付けの際に、軸受けが動いてしまう為に難易度が高くなります。通常通りに やっても取り付け可能ですが、何度もチャレンジすることになり時間がかかります。DVDでは、この課題を解決する為に、通常とは異なる作業手順と作業方法 を解説しています。

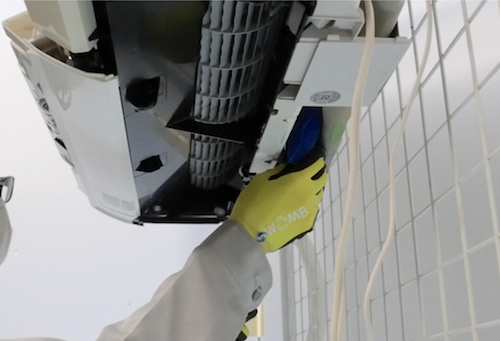

（５）電源コードの配管スペースからの取り出し方
　コンセントが左側にあり、電源コードが配管スペースにある場合、これを取り出さないと電装ボックスを外すことができません。端子台側から外す方法（上手 く外せないことがある）もありますが、配管スペースの電源コードを取り出した方が確実です。DVDでは、配管スペースから電源コードを取り出す方法を 解説しています。

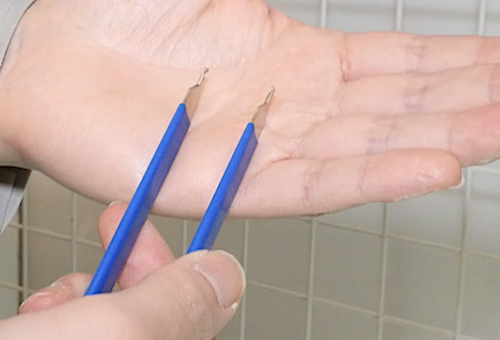

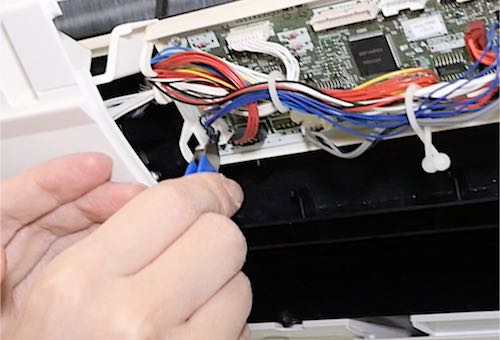

（６）小さなコネクターの外し方
　コネクターは、小さくても手で外せますが、道具を使った方が破損なく速く外すことができます。DVDでは、専用の道具を使った外し方を解説しています。 この道具は、価格も安いので、活用することをお勧めします。

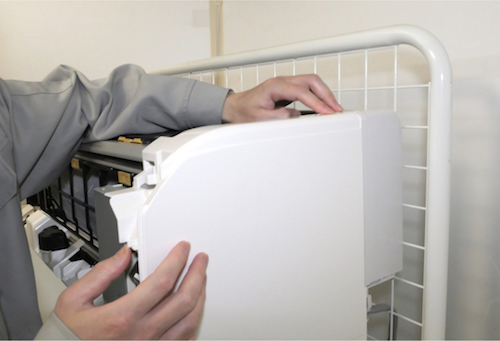

（７）意外と苦戦する…化粧パネルの外し方と取り付け方法
　白くまくん・Xシリーズの化粧パネルは、左右分離型となっています。見た目と異なり、取り外しと取り付けに時間がかかることがあります。原因は、ある パーツが影響していることがある為です。DVDでは、化粧パネルを破損なく素早く外す方法と取り付け方法を解説しています。

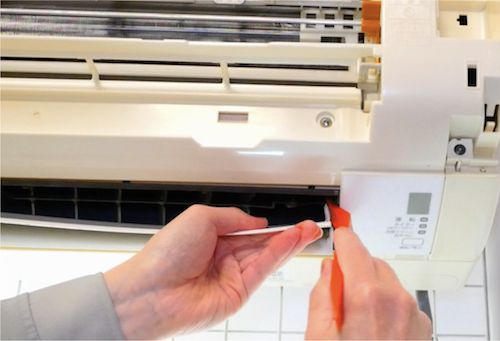

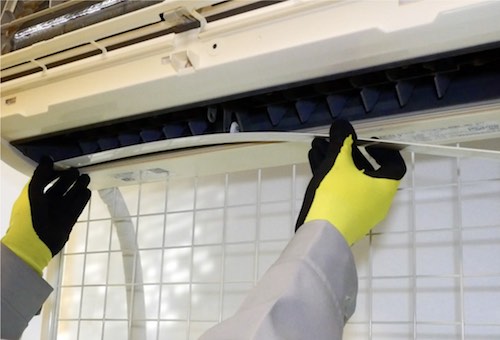

（８）フラップの軸の破損を防ぐ外し方と取り付け方法
　通常、壁掛けタイプのエアコンのフラップの取り外しは、比較的簡単です。しかし、ダイキンCシリーズのフラップは、正しい手順で取り外しと取り付けを行 わないと、中央の軸の一部が破損してしまいます。DVDでは、破損させてしまうケースと破損させない取り外しと取り付け方法 を公開しています。

DVDの内容

＜撮影で使用するエアコンについて＞
　このDVDは、「日立・白くまくん・Xシリーズ・RAS-X22G-W・2017年式」の分解と組み立て方法を解説 しています。また、壁に設 置された状態での撮影の場合、撮影しにくいことからネット状の什器に約160cm の高さに設置して撮影した映像を元にしています。


【１】日立・白くまくん・Xシリーズについて
（１）使用したエアコンの詳細
（２）日立・Xシリーズの構造の特徴とポイント
　　●フロントパネル
　　●エアフィルター
　　●ホコリキャッチャー
　　●ダストボックス
　　●風向板
　　●下パネルのネジキャップ
　　●化粧パネル（右パネル・左パネル）
　　●電装ボックス
　　●コネクター
　　●リード線
　　●モーターの数が多い
　　●お掃除ユニット
　　●電磁弁コイル
　　●ドレンパン
　　●送風ファン
　　●分解と組み立ては順番が重要

【２】分解手順

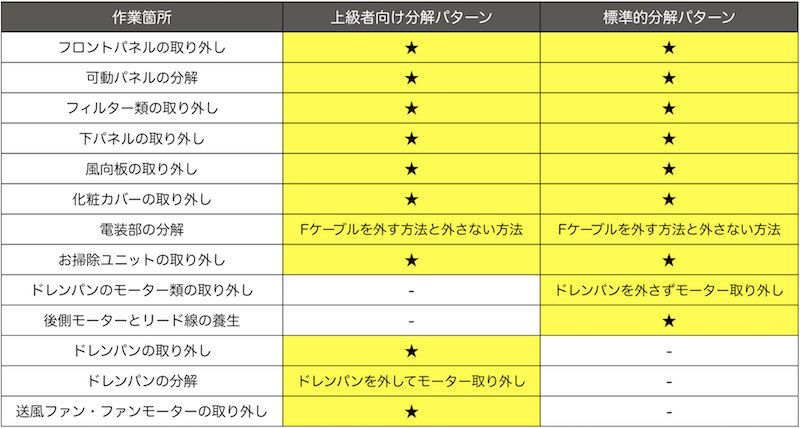

＜分解パターンについて＞

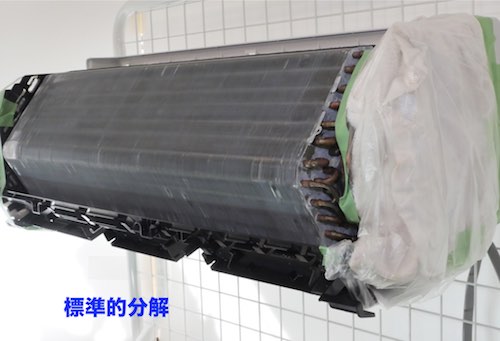

　●標準的な分解
　　ドレンパン・送風ファン・電装ボックスは外さない分解

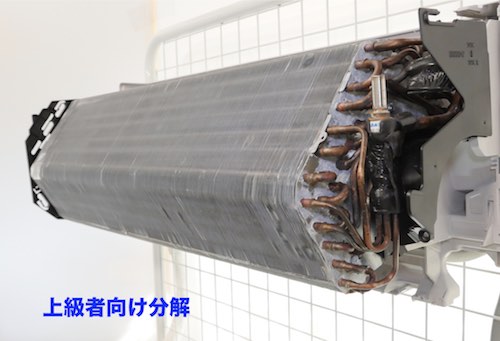

　●上級者向け分解
　　ドレンパン・送風ファン・電装ボックスまで分解する方法
　●Fケーブルを外さずに電装ボックスを外す方法
（１）フロントパネル（前面パネル）の取り外し
（２）可動パネルの分解方法
（３）エアフィルターの取り外し
（４）ビタミンカセットの取り外し
（５）ホコリキャッチャーの取り外し
（６）下パネルの取り外し
　　●ネジキャップの取り外し
　　●ネジの取り外し
　　●下パネルの取り外し
（７）風向板の取り外し
　　●前側上下風向板
　　●後側上下風向板
　　●ギアの取り外し
　　●左右風向板の取り外し
（８）端子台カバーの取り外し
（９）化粧カバーの取り外し
　　●右パネルの取り外し
　　●左パネルの取り外し
（10）電装部の分解
＜Fケーブルを外すパターン＞
　（電源コードの取り出し）
　　●エアコン下部のパネルの取り外し
　　●エアコン下部にスペースを作る
　　●電源コードの取り出し
　　●エアージャッキの取り出し
　（電装ボックスの取り外し）
　　●正面右側の電装ボックスのフタの取り外し
　　●正面右下の電装ボックスのフタの取り外し
　　●アース線の取り外し
　　●Fケーブルの取り外し
　　●ケーブルケースの取り外し
　　●アース線の取り外し
　　●電装部を写真で記録
　　●正面右側の電装ボックスの取り外し
　 　　●右下の電装ボックスの取り外し
　 　　●センサーユニットの取り外し
　 ＜Fケーブルを外さないパターン＞
　　●アース線の取り外し
　　●コード止め具の取り外し
　　●電装ボックスの取り外し

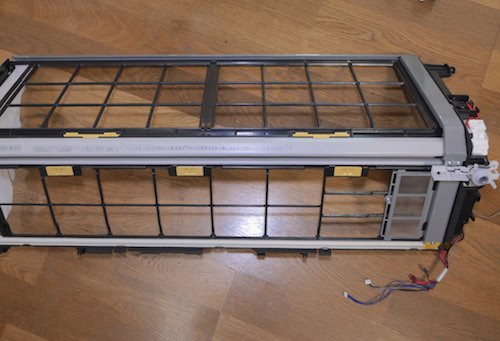

（11）お掃除ユニットの取り外し
　　●お掃除ユニットのネジの取り外し
　　●リード線の取り外し
　　●お掃除ユニットの取り外し
（12）電磁弁コイル・アース線の取り外し
　　●電磁弁コイルの取り外し
　　●アース線の取り外し
＜ドレンパン・送風ファンを外さない標準的分解＞
（13）ドレンパンのモーター類の取り外し
　　●右モーターとリード線の取り外し
　　●ビタミンユニットの取り外し
　　●左モーターとリード線の取り外し
　　●後側-左の上下風向板の軸の取り外し
　　●前側-右の上下風向板の軸の取り外し
　　●前側-左の上下風向板の軸の取り外し
（14）後側風向板のモーターの養生
（15）左右のリード線等の養生
　　●右側のリード線等の養生
　　●左側のリード線等の養生
＜ドレンパン・送風ファンを外す上級者向け分解＞
（13）ドレンパンの取り外しの2つのパターンと選択
　　●送風ファンを外してからドレンパンを外す方法が適しているケース
　　●送風ファンを外す前にドレンパンを外す方法が適しているケース
（14）ドレンパン・送風ファンの取り外し
＜送風ファンを外してからドレンパンを外す方法＞
（送風ファンの取り外し）
　　●送風ファン内部のネジ
　　●ネジを外す
　　●送風ファン固定カバーと固定軸を外す
　　●送風ファンの取り外し
　　●モーターケースの取り外し
　　●モーターの取り外し
（ドレンパンの取り外し）
　　●ドレンホースの取り外し
　　●アルミフィン固定ネジを外す
　　●ツメを外す
　　●ドレンパンの取り外し
＜送風ファンを外す前にドレンパンを外す方法＞
（ドレンパンの取り外し）
　　●ドレンホースの取り外し
　　●右側のモーターケースとアルミフィンのネジの取り外し
　　●右側のアルミフィンのネジの取り外し
　　●左側のアルミフィンホルダーと送風ファンのカバーのネジの取り外し
　　●左側のアルミフィンホルダーのネジの取り外し
　 　　●ドレンパンの下側のツメを外す
　　●ドレンパンの取り外し
（送風ファンの取り外し）
　　●送風ファンとファンモーターの取り外し

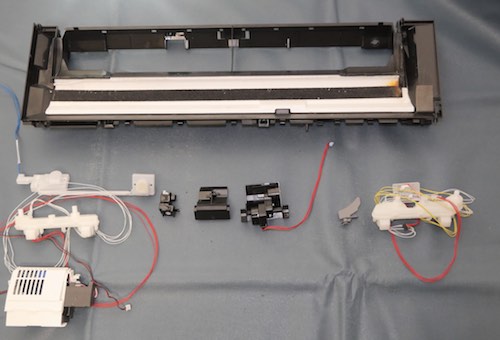

（15）ドレンパンの分解
　　●左モーター・リード線の取り外し
　　●左後側のモーター・ギアの取り外し
　　●右モーター・リード線の取り外し
　　●右後側のモーター取り外し
　　●左右ギアの軸の取り外し

　 【３】組み立て手順
（１）ドレンパンの組み立て
　　●左右ギアの軸の取り付け
　　●右後側のモーターと風向板の取り付け
　　●右モーターの取り付け
　　●左後側のギアの取り付け
　　●左後側のモーターの取り付け
　　●左モーターの取り付け
　　●リード線の取り付け
　　●ビタミンユニットの取り付け
（２）ドレンパンの取り付け
　　●ドレンパンの取り付けの順番について
　　●ドレンパンの取り付けのポイント
　 　　●右側面のアルミフィンのネジの取り付け
　　●ドレンホースの取り付け
（３）送風ファンの取り付け
　　●ファンモーターの取り付け
　　●送風ファンの取り付け
　　●送風ファン固定カバーと固定軸の取り付け
（４）電磁弁コイル・アース線の取り付け
　　●アース線の取り付け
　　●電磁弁コイルの取り付け
（５）お掃除ユニットの取り付け
　　●お掃除ユニットの取り付けのポイント
（６）電装部の組み立て
　　●右下の電装ボックスの取り付け
　　●センサーユニットの取り付け
　　●右下の電装ボックスのリード線の取り付け
　　●正面右上の電装ボックスの取り付け
　　●ケーブルケースの取り付け
　　●アース線とFケーブルの取り付け
＜Fケーブルを外さなかった場合＞
　　●正面右上の電装ボックスの取り付け
　　●コード止め具を外してネジの取り付け
　　●コード止め具の取り付け
　　●正面右上の電装ボックスのリード線の取り付け
　　●電装ボックスのフタの取り付け
　　●電源コードを元に戻す
　　●コーナー部品の取り付け
　　●エアコン下部のパネルの取り付け
（７）化粧カバーの取り付け
　　●右化粧カバーの取り付け
　　●左化粧カバーの取り付け
（８）端子台カバーの取り付け
（９）左右風向板の取り付け
（10）後側上下風向板の取り付け
（11）前側上下風向板の取り付け
（12）下パネルの取り付け
（13）ホコリキャッチャーの取り付け
（14）ビタミンカセットの取り付け
（15）エアフィルターの取り付け
　　●前面エアフィルター
　　●上面エアフィルター
（16）可動パネルの組み立て
（17）フロントパネルの組み立て
（18）作動チェック


＜収録時間＞
★58分46秒（DVD：1本）
