DVDで公開している分解方法 の種類

　エアコンの分解洗浄では、ドレンパン・送風ファンまで外して洗浄するのが理想です。しかし、現場の状況・作業可能時間・顧客の予算・スタッフの経験度に よって分解範囲を変えるのが基本です。その為、このDVDでは、3つの分解パターンを解説しています。具体的は、次の3つの分解方法になります。

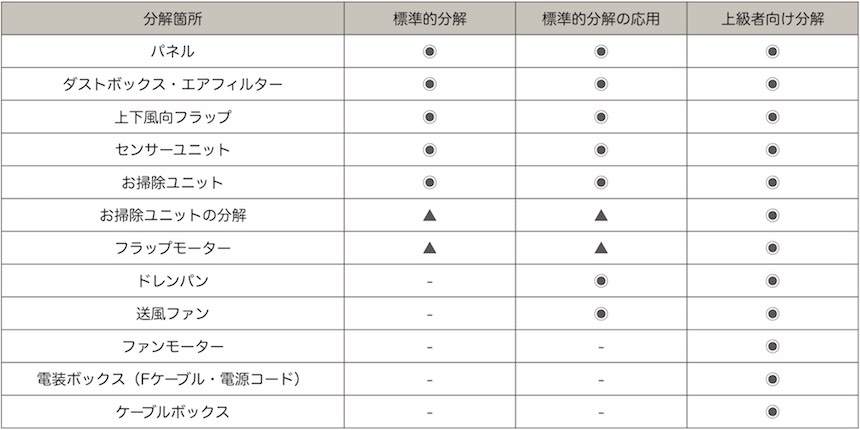

（分解パターン-1）標準的な分解パターン
●電装ボックス・ドレンパン・送風ファンを外さない分解方法

（分解パターン-2）標準的な分解の応用パターン
●電装ボックスを外さずにドレンパン・送風ファンまで外す分解方法

（分解パターン-3）上級者向け分解パターン
●電装ボックスを外してドレンパン・送風ファン・ファンモーターまで外す方法

三菱・霧ヶ峰・ HWシリーズの 分解・組み立て難易度について

　三菱・霧ヶ峰・HWシリーズの分解は、お掃除ユニット・ドレンパンなどが外しやすいので、難易度は高くありません。しかし、お掃除ユニット・ドレンパン を丸洗いする為の分解作業・送風ファンの取り外し・ファンモーターの取り外し・電装ボックスの取り外しなどは、難易度が高くなります。

三菱・霧ヶ峰・HWシリーズの 特徴

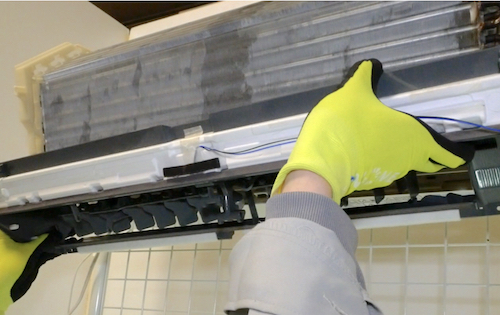

（１）パネルの構造
  エアコンのパネルは、左右分離型と一体型がありますが、三菱・霧ヶ峰・HWシリーズは、一体型の為、パネルの取り外しと取り付けの難易度は高くありません。課題は、パネル のツメの構造になります。ツメの位置と構造を知っておけば、パネルの取り外しと取り付けは簡単です。

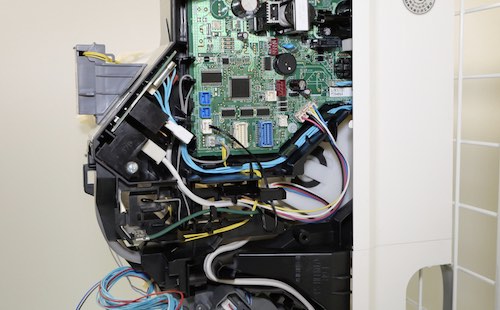

（２）電装部は右側
  三菱・霧ヶ峰・HWシリーズは、よくあるエアコンと同様に、電装部が右側に設置されています。その為、右側のスペースが少ないと、お掃除ユニットのコネクターを外しにくく なります。

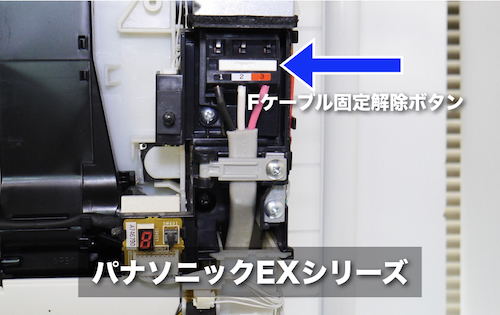

（３）端子台の構造

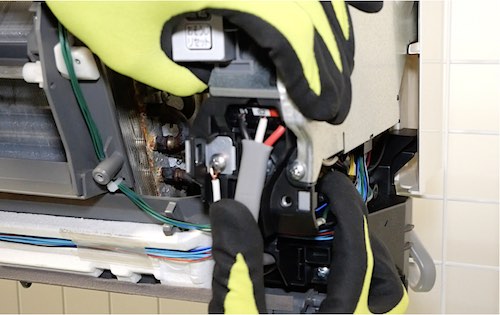

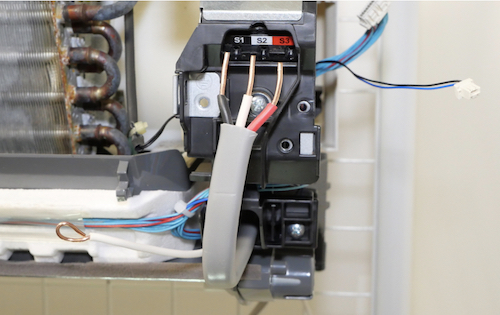

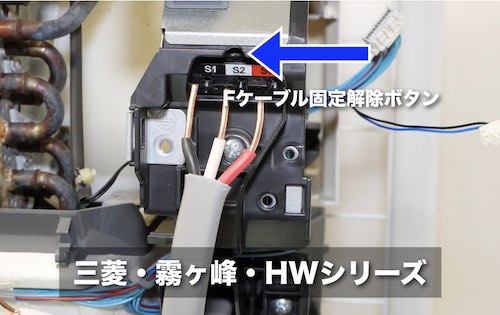

  電装ボックスを外す場合は、端子台のFケーブル（内外接続電線）を外す必要があります。Fケーブルを外すには、Fケーブル固定解除ボタンを押しながら引き抜くことが多くな りますが、三菱・霧ヶ峰・HWシリーズのFケーブル固定解除ボタンは、よくあるタイプと異なります。その為、電装ボックスを外す場合は、Fケーブルの固定 解除の仕方を知らないと、Fケーブルを外すことができません。

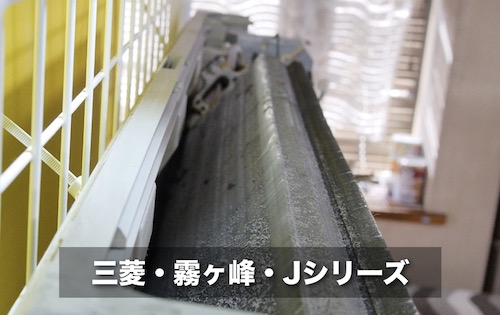

（４）アルミフィンの構造
　エアコンのアルミフィンは、裏面（背面側）にもある「V字型・W字型」の場合がありますが、三菱・HWシリーズは、裏面（背面側）にアルミフィンはあり ません。なので、見える部分の洗浄だけでも汚れの大半を除去することができます。

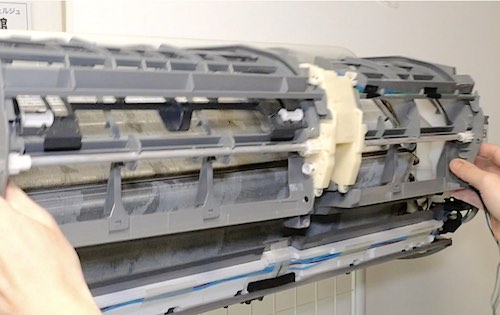

（５）お掃除ユニットは外しやすい
  三菱・霧ヶ峰・HWシリーズのお掃除ユニットは、ネジ1本で固定されているだけなので、コネクターを外せば、比較的簡単に外すことができます。

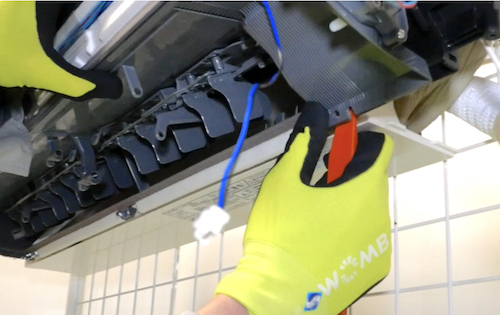

（６）ドレンパンは外しやすい

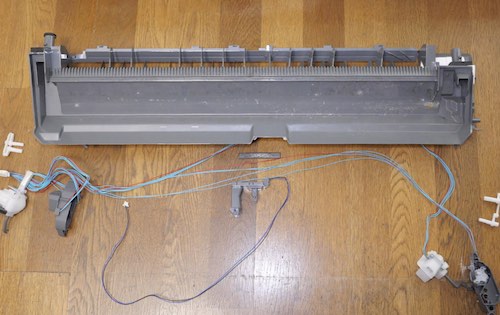

  三菱・霧ヶ峰・HWシリーズのドレンパンは、下側の2箇所で固定されているだけなので、この部分を外せば、比較的簡単に外すことができます。但し、フラップモーターのコネ クターを外す必要があるので、右側のスペースが少なくコネクターを外せない場合は、難易度が高くなります。

三菱・霧ヶ峰・HWシ リーズの難易度が高い部分

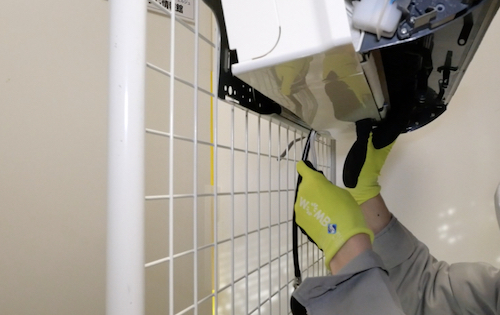

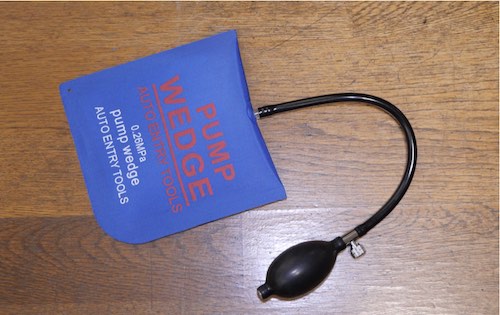

（１）電源コードの取り出し

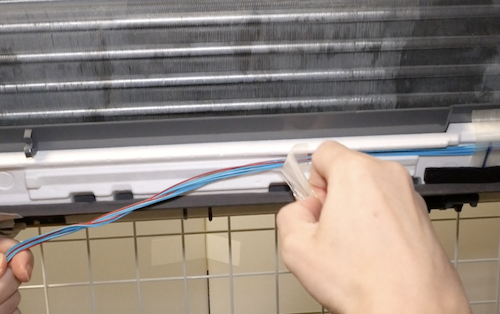

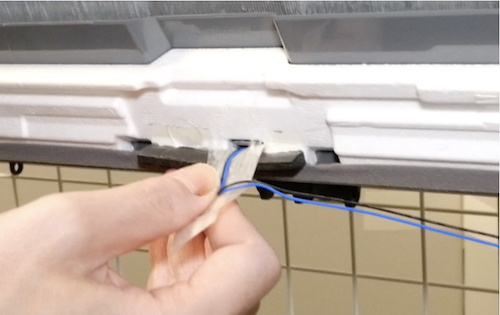

　電装ボックスを外す場合、電源コードを配管スペースから取り出さないと、電装ボックスを外すことができません。コンセントが右側の場合は、簡単に取り出 せることがありますが、電源コードがテープで固定されている場合、コンセントが左側の場合は、難易度が高くなります。エアコン本体の下側を外さないと、取 り出せない為です。

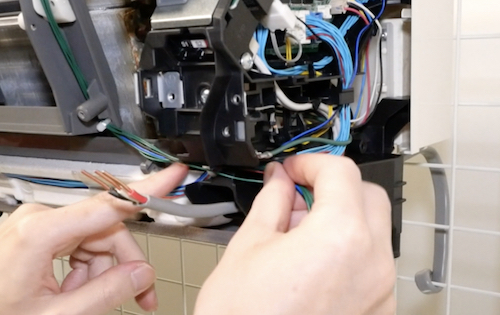

（２）Fケーブルの取り出しと取り付け
　電装ボックスを外す場合、端子台からFケーブルを外す必要があります。Fケーブルは、固定解除ボタンを押しながら下方向へ引いて外すと…メーカーの説明 書に記載されていますが、外せないことが多くなります。ペンチで外す方法もありますが、慣れてる人でないと被覆に傷を入れてしまうことがあります。

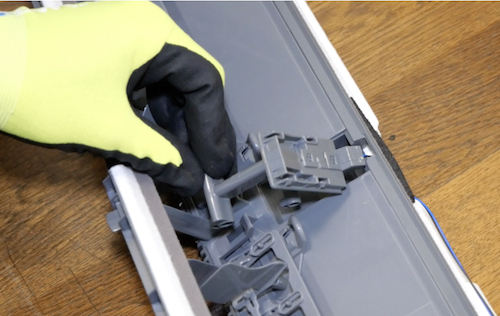

（３）フラップモーターのリード線の取り外し
　三菱・霧ヶ峰・HWシリーズのドレンパンを外すのは、比較的簡単ですが、丸洗いできる状態にするまでは、面倒な作業があります。それは、フラップモー ターのリード線が外しにくい為です。

（４）電装部の組み立て
　三菱・霧ヶ峰・HWシリーズは、電装ボックスを外した場合、電装部の組み立て工程で順番を間違えやすくなります。DVDの撮影の際、3回やり直しをして いるので、分解手順をメモしておくことをお勧めします。

（５）送風ファンの取り外しと取り付け
　送風ファンは、軸の部分に汚れが多く付着していたり、錆びていると外しにくくなります。また、洗剤や水による電気トラブルを防ぐ為に、ファンモーターも 外すことをお勧めします。

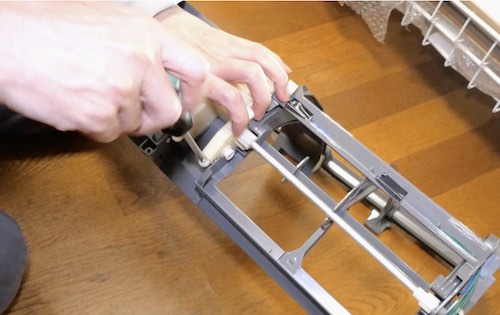

（６）お掃除ユニットの分解

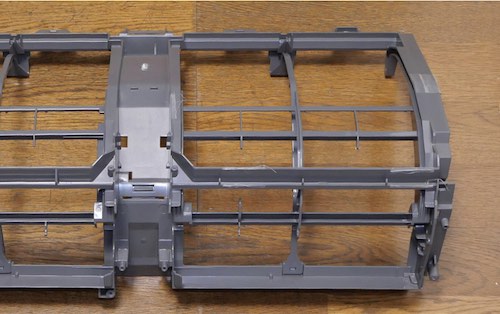

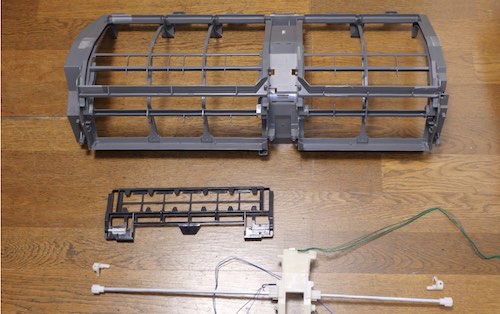

　お掃除ユニットの取り外しは比較的簡単ですが、その状態ではモーター類がある為「丸洗い」ができません。その為、丸洗いする時は、更に分解する必要があ りますが、分解に時間がかかるだけでなく注意点もあります。

DVDの内容

＜撮影で使用するエアコンについて＞

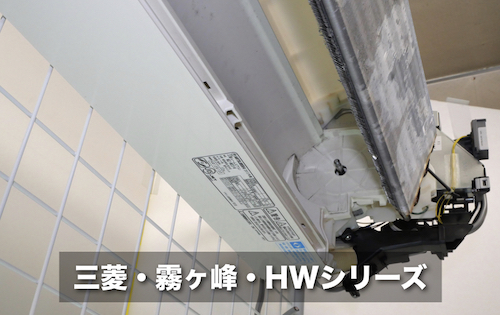

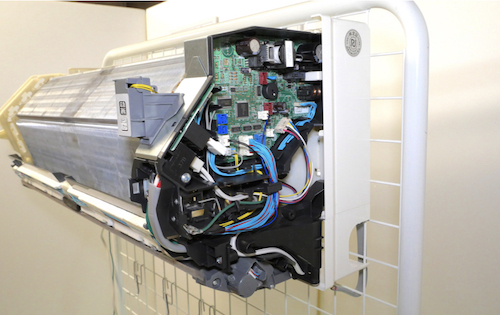

　このDVDは、「三菱・霧ヶ峰・HWシリーズ・MSZ-HW223・2013年式」の分解と組み立て方法を解説 しています。また、壁に設 置された状態での撮影の場合、撮影しにくいことからネット状の什器に約160cm の高さに設置して撮影した映像を元にしています。

【１】三菱・霧ヶ峰・HWシリーズについて
（１）使用したエアコンについて
（２）三菱・霧ヶ峰・HWシリーズの特徴
　　●HWシリーズと構造が似ている機種について
　　●電装ボックスの構造の特徴
　　●パネルの構造の特徴
　　●お掃除ユニットの構造の特徴
　　●端子台の構造の特徴
　　●アルミフィンの構造の特徴
　　●お掃除ユニットの構造の特徴
　　●ドレンパンの構造の特徴
（３）難易度が高い部分と注意する部分について
　　●電源コードの取り出し
　　●Fケーブル（内外接続電線）の取り外しと取り付け
　　●お掃除ユニットの分解
　　●ドレンパンの分解

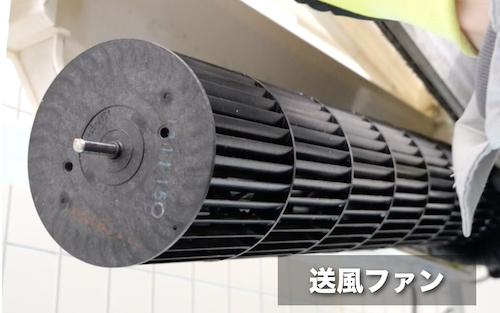

　　●送風ファンの取り出し

【２】三菱・霧ヶ峰・HWシリーズの分解方法
＜分解パターン-1＞標準的な分解パターンによる分解方法
～電装ボックス・ドレンパン・送風ファンを外さない分解方法～
（１）前面パネルの取り外し
　　●前面パネルの外し方
（２）ダストボックスの取り外
（３）エアフィルターの取り外し
（４）上下風向フラップの取り外し
（５）前パネルの取り外し

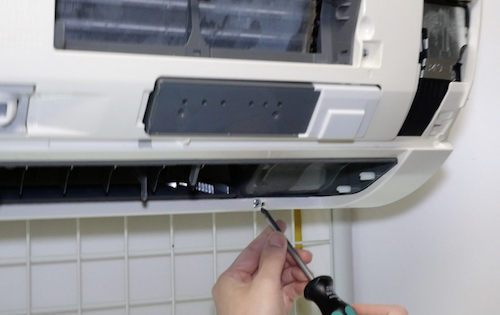

　　●パネル下部のネジキャップとネジの取り外し
　　●パネル正面のネジの取り外し
　　●パネル上部のツメの構造とツメの位置の確認方法
　　●パネル上部のツメを外し方
　　●前パネルの外し方
（６）電装ボックスのカバー類の取り外し
　　●端子台カバーの取り外し
　　●電装ボックスのカバーの取り外し
（７）センサーユニットの取り外し
　　●センサーユニットのコネクターの取り外し
　　●センサーユニットのリード線の取り外し
　　●センサーユニットの取り外し
（８）お掃除ユニットの取り外し

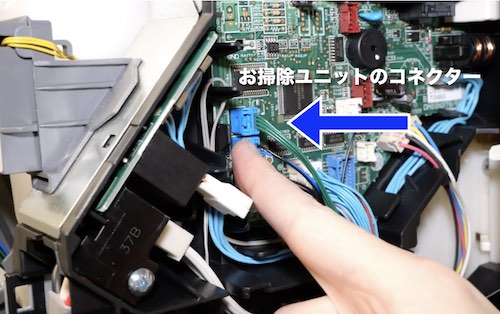

　　●お掃除ユニットのコネクターの取り外し
　　●お掃除ユニットのネジの取り外し
　　●お掃除ユニットと遮水板の取り外し
（９）フラップモーターの取り外し
　　●モーターケースのネジの取り外し
　　●モーターケースの取り外し
　　●フラップの軸とモーターの取り外し
　　●モーターの取り外しと養生
（10）アースの取り外し
（11）電装部の養生
　　●電装部保護剤（基板保護剤）の塗布
　　●電装部の養生

＜分解パターン-2＞標準的な分解の応用パターン
～電装ボックスを外さずにドレンパンと送風ファンを外す分解パターン～
エアコンによっては電装ボックスを外さないと、ドレンパンと送風ファン を外でないタイプがあります。電装ボックスを外すには、Fケーブルを外す 必要がありますが、多くの方はこれを苦手としています。 その為、ドレンパンと送風ファンを外せないというケースが多くありますが、 この三菱・HWシリーズは、電装ボックスを外さなくても、ドレンパンと送風 ファンを外すことができます。 アースの取り外しまでは共通の為、フラップモーターのコネクターの取り外し からの解説となります。

（12）フラップモーターのコネクターの取り外し
　　●中央のフラップの軸受けのコネクターの取り外し
　　●左側のフラップモーターのコネクターの取り外し
（13）ドレンパンの取り外し
　　●右側コーナー部品の取り外し
　　●ドレンホースの取り外し
　　●ドレンパンの取り外し
（14）送風ファンの取り外し
　　●送風ファン内部のネジを緩める
　　●アルミフィンホルダーのネジの取り外し
　　●送風ファンの取り外し

＜分解パターン-3＞上級者向け分解パターン
～電装ボックスを外してドレンパンと送風ファン・ファンモーターを外す方法～
お掃除ユニットを外す所までは共通の為、電装ボックスの取り外しからの解説となります。

（12）電装ボックスの取り外し
　　●電源コードの取り出し
　　●アース線の取り外し
　　●Fケーブルの取り外し
　　●コネクターの取り外し
　　●取り付けネジの取り外し
　　●アースの取り外し
　　●電装ボックス内のアースの取り外し
　　●電源コード固定用パーツの取り外し
　　●電装ボックスの取り外し
（13）ドレンパンの取り外し
　　●右側コーナー部品の取り外し
　　●ドレンホースの取り外し
　　●ドレンパンの取り外し
（14）ドレンパンの分解
　　●中央のフラップの軸受けの取り外し
　　●中央のフラップの軸受けのリード線の取り外し
　　●右側フラップモーターの取り外し
　　●固定用テープについて
　　●左右風向フラップについて
（15）ケーブルボックスの取り外し
　　●ドレンパンを外さないとケーブルボックスを外せない理由
（16）送付ファンの取り外し
　　●送風ファン内部のネジを緩める
　　●アルミフィンホルダーのネジの取り外し
　　●送風ファンの取り外し

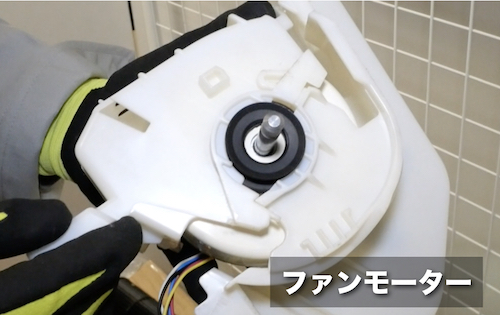

　　●ファンモーターの取り外し
（17）お掃除ユニットの分解
　　●お掃除ユニットのパーツの取り外し

【３】三菱・霧ヶ峰・HWシリーズの組み立て方法
（１）お掃除ユニットの組み立て
（２）送付ファンの取り付け
　　●ファンモーターの取り付け（分解パターン-3）
　　●送風ファンの取り付け（分解パターン-2・3）
　　●アルミフィンホルダーのネジの取り付け
　　●送風ファン内部のネジを締める
（３）ドレンパンの組み立て（分解パターン-2・3）
　　●右側フラップモーターの取り付け
　　●右側モーターケースの取り付け
　　●中央のフラップの軸受けの取り付け
　　●リード線の取り付け
　　●左側フラップモーターの取り付け
　　●左側モーターケースの取り付け

　＜ドレンパンを外さずフラップモーターを外した場合（分解パターン-1）＞
　　●左側フラップモーターの取り付け
　　●リード線の取り付け
　（４）ケーブルボックスの取り付け
　（５）電装ボックスの取り付け
　　　●電装ボックスの取り付け（分解パターン-3）
　　　●電源コードの固定
　（６）ドレンパンの取り付け
　　　●ドレンパンの取り付け（分解パターン-2・3）
　　　●ドレンホースの取り付け（分解パターン-2・3）
　　　●リード線・コネクターの取り付け（分解パターン-2・3）
　（７）お掃除ユニットの取り付け
　　　●取り付け
　　　●コネクターの取り付け
　（９）センサーユニットの取り付け
　（10）電装部の組み立て
　　　●電装ボックスのカバーの取り付け
　　　●アース線の取り付け（分解パターン-3）
　　　●Fケーブルの取り付け（分解パターン-3）
　　　●端子台カバーの取り付け
　（11）電源コードとアース線を配管スペースに戻す（分解パターン-3）
　（12）前パネルの取り付け
　（13）上下風向フラップの取り付け
　（14）エアフィルターの取り付け
　（15）ダストボックスの取り付け
　（16）前面パネルの取り付け

＜収録時間＞
★53分22秒（DVD：1本）
